Kolektoriai lanksčiai ortakių sistemai

Kaip paskirstymo dėžė valdo jūsų namų klimatą?

Nelygus oro srautas ir triukšmas tarp kambarių

Be tinkamo oro paskirstymo jūsų rekuperatorius veikia chaotiškai. Oras, kaip ir vanduo, visada ieško lengviausio kelio. Jei sistema neturi centrinio paskirstymo mazgo, arčiausiai įrenginio esančiuose kambariuose jaučiamas nuolatinis skersvėjis, o tolimiausiuose miegamuosiuose vis tiek trūksta gaivos ir kaupiasi anglies dioksidas.

Tradicinės šakinės sistemos turi dar vieną didžiulį trūkumą – garsą. Jei jūsų miegamasis ir svetainė yra sujungti tuo pačiu bendru skardiniu vamzdžiu, sistema veikia kaip telefonas. Jūs puikiai girdėsite, ką šeimos nariai kalba gretimoje patalpoje, o įrenginio ventiliatorių ūžesys taps nuolatiniu naktiniu fonu.

Tylus ir tikslus oro padalijimas

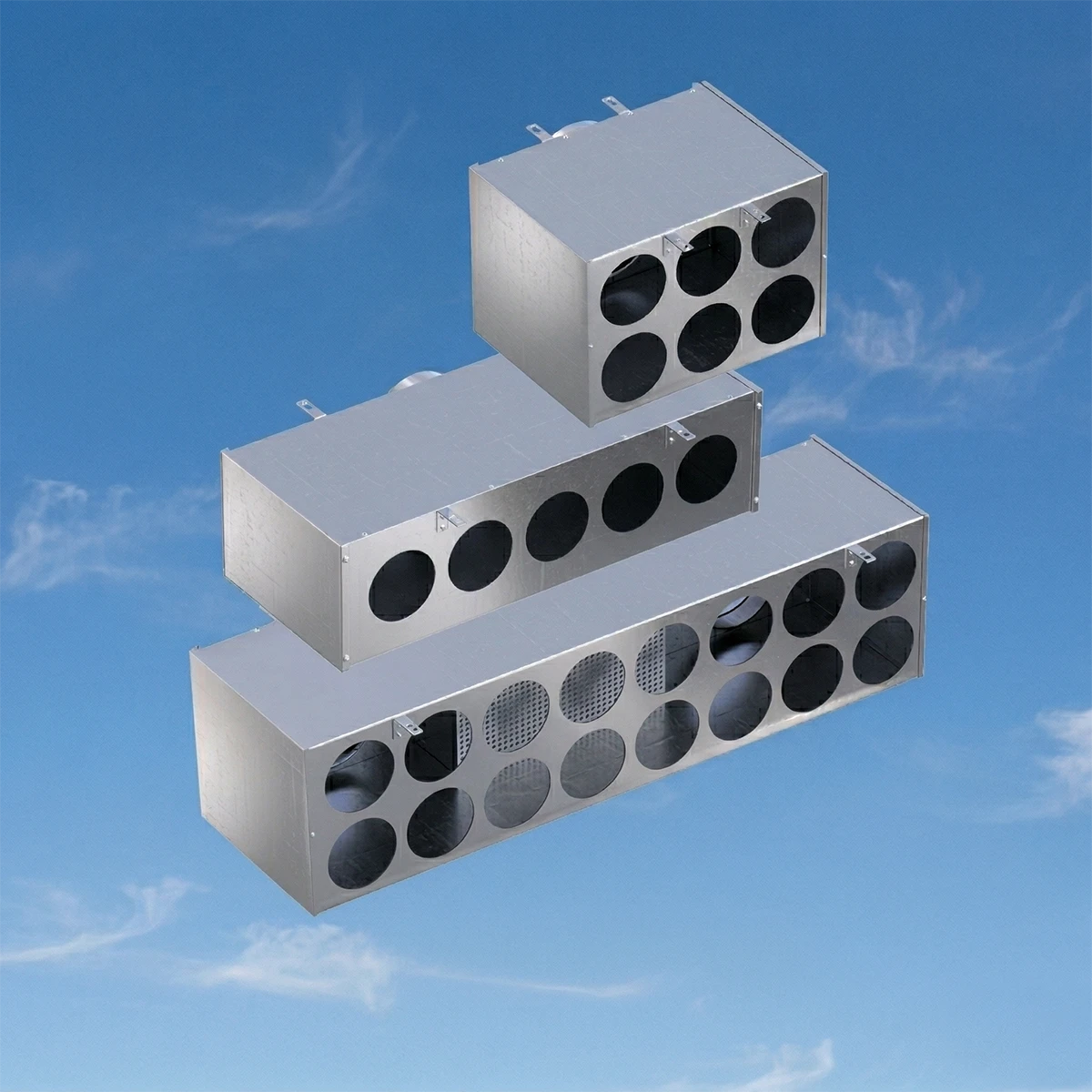

Kolektorius veikia kaip vėdinimo sistemos širdis, padalijanti orą po lygiai. Iš rekuperatoriaus atėjęs didelis ir greitas oro srautas patenka į erdvią dėžę. Čia oro greitis drastiškai sumažėja, spaudimas išsilygina, ir srautas tolygiai paskirstomas į mažesnius lanksčius ortakius, keliaujančius į kiekvieną kambarį.

Radialinė išvedžiojimo sistema garantuoja visišką akustinį privatumą. Kadangi į kiekvieną difuzoriaus dėžutę eina visiškai atskiras ortakis tiesiai nuo centrinio kolektoriaus, garsas neturi jokio tiesioginio kelio tarp kambarių. Pati paskirstymo dėžė sugeria likutinį aerodinaminį triukšmą.

100 % akustinis atskyrimas – radialinis vėdinimo išvedžiojimas su centriniu kolektoriumi užkerta kelią garso perdavimui tarp patalpų, užtikrindamas ramybę jūsų namuose.

Kaip pasirinkti tinkamą kolektorių rekuperacijai?

Paskirstymo dėžės pasirinkimas yra techninis sprendimas, priklausantis nuo namo dydžio. Jums visada reikės mažiausiai dviejų kolektorių: vieno tiekiamam (švariam) ir vieno ištraukiamam (nešvariam) orui. Rinkdamiesi atkreipkite dėmesį į šiuos parametrus:

• Atšakų skaičius (6, 8, 10, 15+) - apskaičiuojamas pagal namo poreikius. Vienas 75 mm ortakis praleidžia apie 30 m3/h. Jei visam namui reikia 300 m3/h tiekiamo oro srauto, jums reikės mažiausiai 10 atšakų kolektoriaus vienai linijai.
• Pagrindinio pajungimo diametras - jungtis, jungianti kolektorių su rekuperatoriumi, dažniausiai būna 125 mm, 160 mm arba 200 mm. Ji turi tiksliai atitikti pagrindinių vamzdžių ir jūsų triukšmo slopintuvų skersmenį.
• Lanksčių ortakių suderinamumas - įsitikinkite, kad kolektoriaus atšakos (flanšai) atitinka jūsų pasirinktų vamzdžių diametrą (dažniausiai 75 mm arba 90 mm). Naudojant netinkamą diametrą, sistema nebus sandari.
• Gamybos medžiaga (Metalas vs EPP) - metaliniai kolektoriai su vidine garso izoliacija yra itin tvirti ir tinkami betoninėms perdangoms. Inovatyvūs EPP (išplėsto polipropileno) kolektoriai yra ypač lengvi, puikiai sulaiko šilumą ir natūraliai sugeria vibracijas.

Atsargos planavimas

Visada rekomenduojama rinktis kolektorių su 1-2 papildomomis atšakomis. Nepanaudotos angos yra labai lengvai ir sandariai uždaromos specialiomis aklėmis (kamščiais) iš tvirtinimo detalių asortimento. Ši nedidelė atsarga suteiks jums neįkainojamo lankstumo, jei statybų eigoje prireiktų atvesti papildomą oro srautą į didesnę erdvę.

Kolektorių montavimas ir priežiūra

Taisyklingas montavimo procesas

Kolektorių vieta nulemia visos ortakių sistemos efektyvumą ir medžiagų sąnaudas. Jie paprastai montuojami techninėse patalpose, palėpėse ar drabužinėse – stengiantis juos išdėstyti kuo arčiau namo centro, kad lanksčių ortakių ilgiai į kambarius būtų kuo vienodesni.

1. Tvirtinimas prie perdangos - paskirstymo dėžė tvirtai prisukama prie lubų, sienos ar grindų. Labai svarbu palikti pakankamai erdvės patogiam lanksčių ortakių prijungimui ir lenkimui iš visų pusių.
2. Pagrindinės trasos sujungimas - tarp rekuperatoriaus ir kolektoriaus visada montuojamas pagrindinis triukšmo slopintuvas. Jis užtikrina, kad į paskirstymo dėžę ir toliau į kambarius nepatektų tiesioginis variklių garsas.
3. Ortakių fiksavimas - lankstūs ortakiai su guminiais sandarinimo žiedais įstumiami į kolektoriaus atšakas ir užfiksuojami specialiais plastikiniais fiksatoriais („Click“ sistema). Tai garantuoja aukščiausios klasės sandarumą.
4. Sistemos balansavimas - pabaigus montavimą, perteklinis oro srautas kai kuriose atšakose gali būti papildomai reguliuojamas įdedant specialius srauto ribotuvus pačiame kolektoriuje arba reguliuojant difuzorius.

Ilgaamžiškumas be rūpesčių

Paskirstymo dėžės yra pasyvūs vėdinimo elementai, nereikalaujantys jokios nuolatinės priežiūros. Jų viduje nesikaupia dulkės ir nesusidaro pelėsis, jei reguliariai ir laiku keičiate rekuperatorių filtrus. Kokybiškas, sandariai sumontuotas kolektorius yra tvirta garantija, kad jūsų namų kvėpavimo sistema veiks sklandžiai, tyliai ir be šilumos nuostolių dešimtmečius.
